直角棱鏡

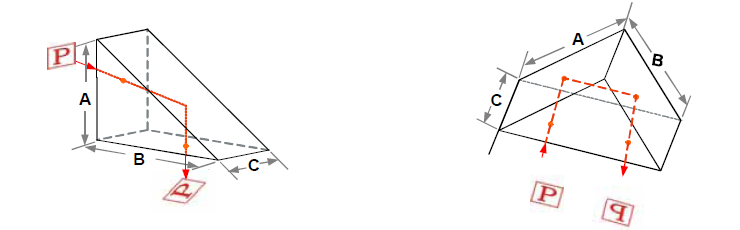

直角棱鏡通過直角面或斜面的內反射，可以實現光線180°和90°角度旋轉，被普遍用于成像系統，高精度的直角棱鏡也很適合用于激光行業。

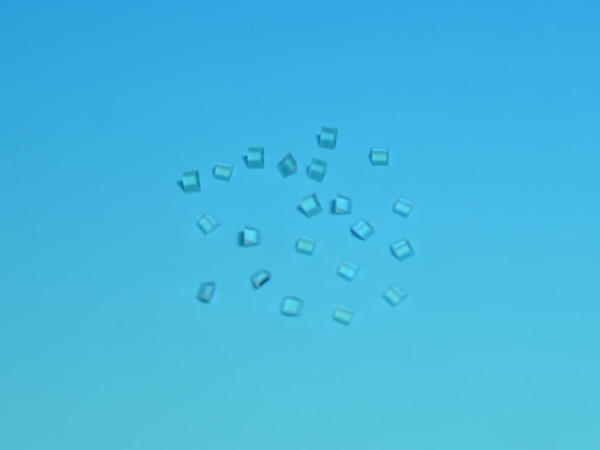

可以根據客戶需要訂制0.3mm的微棱鏡或者100mm的大棱鏡。
參考指標
|
指標
|
常規精度
|
高精度
|
|
材料
|
N-BK7；
|
|
|
尺寸
|
0.1×0.1 ×0.1 mm~100×100×100mm
|
|
|
尺寸公差
|
±0.1mm
|
±0.05mm
|
|
角度公差
|
±1'
|
±30"
|
|
面形(在25.4mm范圍)
|
λ/4@632.8nm
|
λ/10@632.8nm
|
|
表面質量
|
MIL40-20
|
|
|
有效孔徑
|
85%(小尺寸產品); 90%(小尺寸產品);
|
|
|
塔差
|
<=6'
|
<=1'
|
|
側垂
|
<=12'
|
<=1'
|
|
倒角(面寬×45°)
|
保護性倒角或依客戶需求
|
|
|
鍍膜
|
客戶指定
|
|
